اسأل وكيل شحن كم منصة تدخل في التريلا فيعطيك رقمًا، واسأل مصنع المقطورة فيعطيك رقمًا آخر. كلاهما محق، ولا واحد من الرقمين هو الذي يحسم شحنتك.
الجواب المختصر: مقطورة الستارة 13.6 م تحمل 34 منصة أوروبية (1200x800 ملم)، أو 33 في التوزيع المتحفّظ بثلاث منصات عرضًا، أو 26 منصة صناعية (1200x1000 ملم)، وكلها في طبقة واحدة على الأرضية. هذا حساب هندسي بحت وهو صحيح. لكنه ليس القيد الذي ستصطدم به.
بعد ذلك تأتي القيود بترتيب معاكس تمامًا لما يذكره الجميع. الأرضية تعطيك 34. الحمولة الصافية تقتطع منها. ثم تقتطع لوحة المحور المحرّك مرة ثانية — بينما مجموع القاطرة والمقطورة والبضاعة ما زال تحت السقف بأقل من مئة كيلوجرام، والسبب الوحيد هو أين تقف المنصات على الأرضية.
الجواب المختصر في جدول واحد
| المنصة | المقاس | عرضًا | صفوف | لكل مقطورة | استغلال الأرضية |
|---|---|---|---|---|---|
| أوروبية / EPAL 1 (مختلط) | 1200 x 800 ملم | 3 و2 | 12 | 34 | 96.6% |
| أوروبية / EPAL 1 (ثلاث عرضًا) | 1200 x 800 ملم | 3 | 11 | 33 | 93.8% |
| صناعية / EPAL 2 | 1200 x 1000 ملم | 2 | 13 | 26 | 92.4% |
| نصف منصة / EPAL 6 | 800 x 600 ملم | 3 | 22 | 66 | 93.8% |
| أوروبية على طبقتين | 1200 x 800 ملم | 3 و2 | 12 x 2 | 67 موقعًا | — |
ماذا تعني 13.6 م من الداخل
المقطورة الأوروبية القياسية، وهي الأكثر انتشارًا في الخليج لأن معظم الأسطول مستورد من أوروبا، مقاسها من الداخل 13,620 ملم طولًا و2,480 ملم عرضًا و2,700 ملم ارتفاعًا. هذه ليست أرقامًا مقرّبة من كتيب دعائي: ورقة مواصفات Schmitz Cargobull لطراز S.CS تنص على «الطول الداخلي نحو 13620 ملم» و«العرض الداخلي نحو 2480 ملم»، وتنشر Krone العرض نفسه لطراز Profi Liner.
العرض هو المقاس الحاسم وهو الأكثر خطأً في التداول. 2.44 م ليس مقاس مقطورة إطلاقًا — الرقم 2,438 ملم هو العرض الداخلي للحاوية البحرية ISO، وهو يتسرب إلى مقالات النقل البري باستمرار. مقطورات الستارة موحّدة على 2,480 ملم، ولا ينزل الرقم إلا في الصناديق المعزولة لأن العزل الصلب يكلّف ما لا تكلّفه الستارة. إنها الفجوة نفسها بين الاسمي والفعلي التي رسمناها للصناديق في مقاسات الحاويات.
| الهيكل | الداخل: طول ثم عرض ثم ارتفاع | منصات أوروبية | صناعية | ملاحظات |
|---|---|---|---|---|
| مقطورة ستارة 13.6 م | 13.62 / 2.48 / 2.70 م | 34 | 26 | المقطورة الافتراضية في المنطقة |
| ميجا / أرضية منخفضة | 13.62 / 2.48 / 3.00 م | 34 | 26 | الأرضية نفسها، زائد 30 سم ارتفاعًا |
| صندوق معزول 13.4 م | 13.40 / 2.46 / 2.60 م | 33 | 26 | العزل يبتلع 22 سم من الطول |
| مسطحة (فلات بد) 13.6 م | 13.60 / 2.48 / — | 34 | 26 | الأرضية نفسها بلا سقف؛ التثبيت كله بالأحزمة |
| شاحنة صلبة 18 طنًا | 9.10 / 2.48 / 2.60 م | 22 | 18 | بمحاورها الخاصة، بلا قلبة |
مواصفات المنصات التي تحسم العدد
| المنصة | المقاسات | حمل التشغيل الآمن | أين تسود |
|---|---|---|---|
| EPAL 1 (الأوروبية) | 1200 x 800 x 144 ملم | 1,500 كجم | أوروبا — أكثر من 650 مليون منصة متداولة |
| EPAL 2 (الصناعية) | 1200 x 1000 x 162 ملم | 1,250 كجم | الأحمال الثقيلة، بريطانيا، أجزاء من آسيا |
| EPAL 3 | 1200 x 1000 x 144 ملم | 1,500 كجم | الدورات الصناعية المغلقة |
| EPAL 6 (نصف منصة) | 800 x 600 x 144 ملم | 750 كجم | التجزئة والعرض والتوزيع متعدد النقاط |
| GMA / ISO | 1219 x 1016 ملم | — | أمريكا الشمالية (48 x 40 بوصة) |
| الآسيوية المربعة | 1100 x 1100 ملم | — | اليابان والصين وكوريا |
| الأسترالية | 1165 x 1165 ملم | — | أستراليا (AS 4068) |
ضلع الـ800 ملم في المنصة الأوروبية ليس مصادفة تاريخية. ثلاث منصات جنبًا إلى جنب تعطي 2,400 ملم، وهي تدخل في هيكل عرضه 2,480 ملم بفارق 80 ملم. بل إن Schmitz تكتب على ورقة مواصفات السقف المنزلق عبارة «عرض المنصة (2480 ملم)». المقطورة صُمّمت حول المنصة، لا العكس.
من أين تأتي 34 و33 و26
أوروبية، ثلاث عرضًا — 3 × 800 ملم = 2,400 ملم من أصل 2,480 متاحة 13,620 ÷ 1,200 = 11.35 ← 11 صفًا × 3 = 33 منصة، ويبقى 420 ملم أوروبية، توزيع مختلط — صفّان مستديران باثنتين بعمق 800 ملم زائد عشرة صفوف بثلاث منصات بعمق 1,200 ملم 2 × 800 + 10 × 1,200 = 13,600 ملم ← 4 + 30 = 34 منصة، ويبقى 20 ملم صناعية — 2 × 1,200 ملم = 2,400 ملم عرضًا 13,620 ÷ 1,000 = 13.62 ← 13 صفًا × 2 = 26 منصة، ويبقى 620 ملم

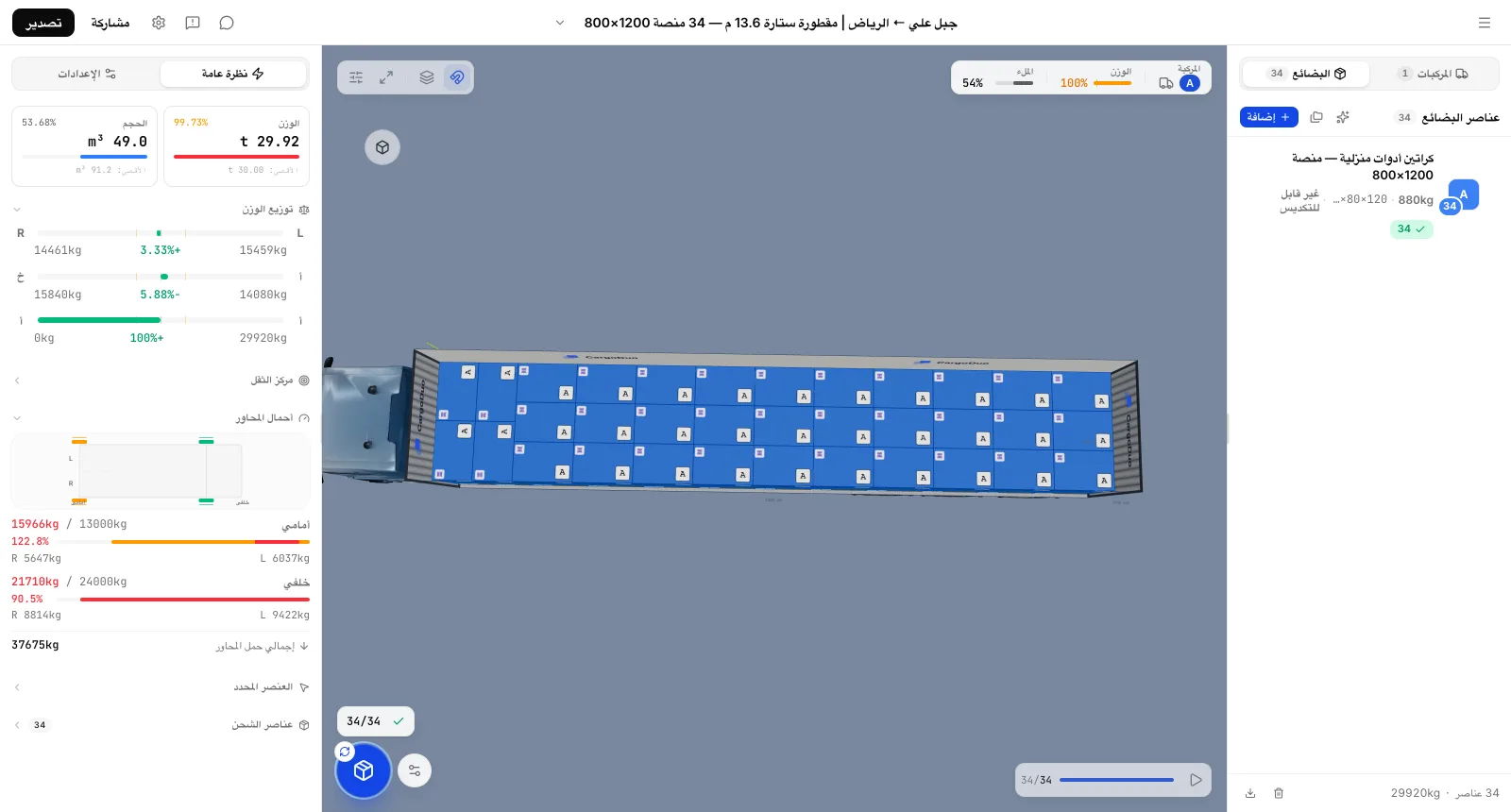

عند إعطائه 34 منصة أوروبية ومقطورة 13.6 م، يعيد محسّن CargoDuo هذا التوزيع المختلط بالضبط: صفّان مستديران باثنتين عند الحاجز الأمامي ثم عشرة صفوف بثلاث منصات، 34 منصة موضوعة كلها. يصل إلى الرقم الذي ينشره مصنع المقطورة انطلاقًا من الهندسة وحدها.
المنصة الرابعة والثلاثون رهان على التفاوت
هنا ما لا يقوله لك وكيل الشحن ولا الكتالوج. تحدد UIC 435-2 مقاس المنصة الأوروبية بـ800 زائد 3 ناقص صفر ملم و1200 زائد 3 ناقص صفر ملم — التفاوت في اتجاه واحد فقط، إلى أعلى، لأن الخشب ينكمش عند الجفاف ولا يُصنع أبدًا أصغر من المقاس. المنصة المطابقة قد تكون 803 ملم. ولن تكون 797 ملم أبدًا.
توزيع الـ33 منصة يستهلك 13,200 ملم من أرضية طولها 13,620 ملم. حتى لو جاءت كل منصة في الشحنة عند أقصى التفاوت، فإن 11 في 1,203 يساوي 13,233 ملم، ويبقى لديك 387 ملم. هذا التوزيع لا يمكن أن يفشل. أما توزيع الـ34 فيستهلك 13,600 ملم ويترك 20 ملم موزعة على اثني عشر صفًا — أي أن نقطة التعادل هي 1.7 ملم لكل صف من أصل 3 ملم مسموحة. أضف تجاوز غلاف الستريتش، أو زاوية بارزة، أو منصة عبرت خمسين دورة نقل، وتتوقف المنصة الرابعة والثلاثون عن الدخول.
الحمولة الصافية تنفد قبل الأرضية
اقسم الحمولة الصافية الحقيقية على عدد المواقع فتتغير الصورة فورًا: 30,000 على 34 يساوي 882 كجم للمنصة، أو 909 كجم إن حمّلت 33. المنصة الأوروبية EPAL 1 مصنّفة لحمل 1,500 كجم. أي أن المنصة لا تكون القيد إلا نادرًا — المركبة هي القيد. وهي المصيدة نفسها التي وقعنا فيها على الساق البحرية؛ الحساب هناك في كم بالتة في حاوية 40 قدم.
| متوسط وزن المنصة | عدد المنصات قبل السقف | المواقع المستعملة | شكل الحمولة |
|---|---|---|---|
| 500 كجم | 34 (17.0 طن — الوزن لم يُبلغ) | 34 من 34 | تغليف، منسوجات، أثاث مفكك |
| 880 كجم | 34 (29.9 طن) | 34 من 34 | أدوات منزلية، بضاعة مجمّعة |
| 882 كجم | 34 بالضبط (30.0 طن) | 34 من 34 | نقطة التعادل |
| 1,000 كجم | 30 | 30 من 34 | معلبات، دهانات، أجهزة صغيرة |

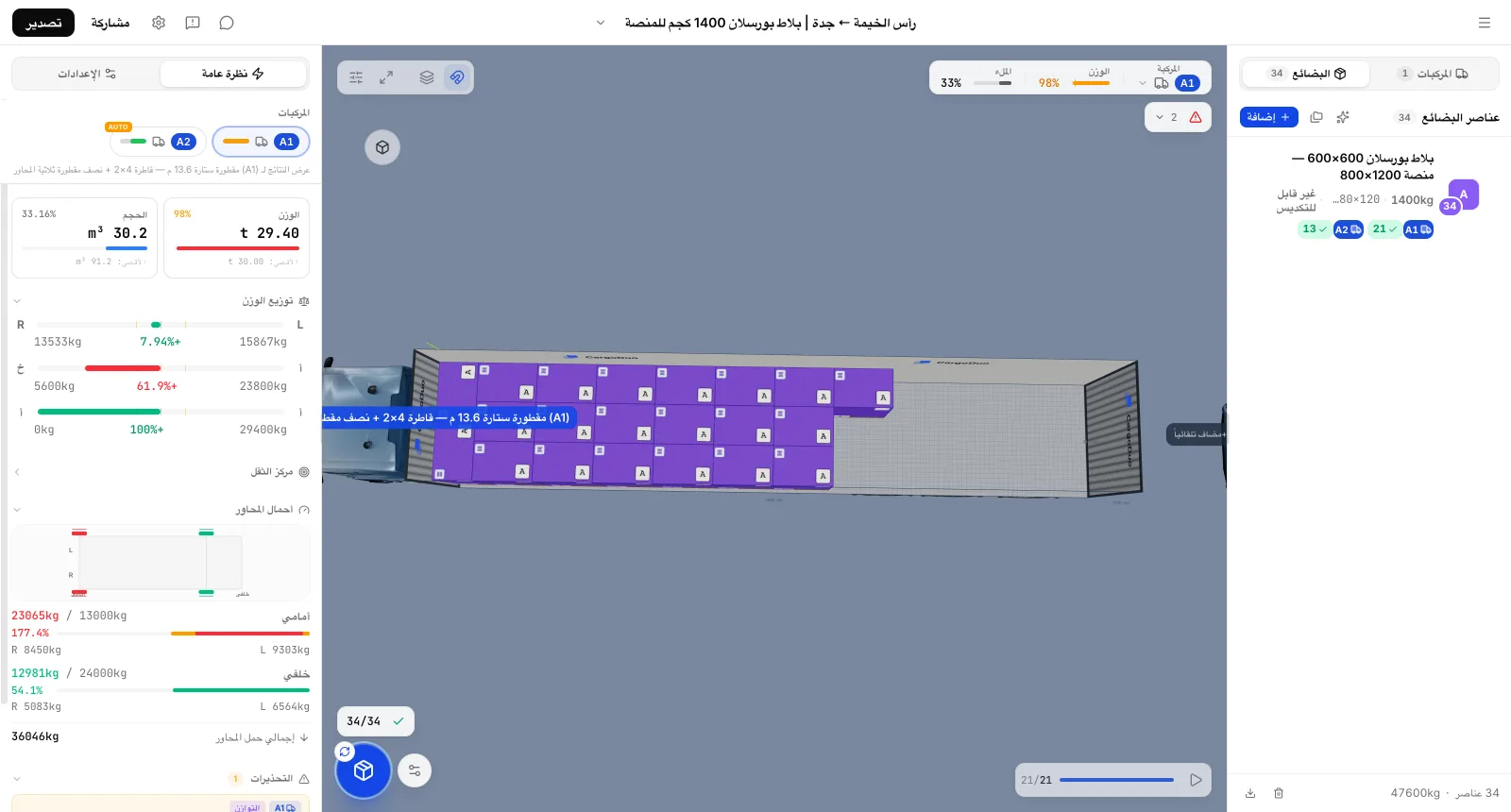

| 1,400 كجم | 21 | 21 من 34 | بلاط بورسلان، حجر، رخام |
| 1,800 كجم | 16 | 16 من 34 | إسمنت معبأ، مواد بناء سائبة |
القيد الذي يمسك أولًا
أن تكون قانونيًا على الوزن الإجمالي شيء، وأن تكون المركبة سليمة شيء آخر. وهنا يجب أن نكون صريحين: لا تنشر دول الخليج جدول أحمال المحاور بالشكل الذي تنشره أوروبا، والمجموعة المتداولة على الإنترنت لا تتفق حسابيًا مع سقف الـ65 طنًا الذي يُطبَّق داخل الإمارات. لذلك لا نستشهد في هذه المقالة بأي رقم محوري بوصفه حدًا قانونيًا.
ما نستعمله بدلًا من ذلك هو لوحة المصنّع: الرقم المطبوع على المحور نفسه، وهو حقيقة هندسية لا تخضع لتفسير. القاطرة في هذه المقالة محورها المحرّك مصنّف على 13,000 كجم، ومحاور المقطورة الثلاثة مصنّفة على 24,000 كجم. تجاوز هذين الرقمين ليس مخالفة ورقية فقط، بل تحميل للمحور والإطارات والتعليق فوق ما صُمّمت له — وفي حرارة الصيف الخليجي، ذلك يُقرأ على شكل انفجار إطار قبل أن يُقرأ على شكل مخالفة.
الآلية ميكانيكا رافعة بسيطة. كل كيلوجرام أمام محاور المقطورة الثلاثة ينتقل عبر مسمار القلبة إلى المحور المحرّك في القاطرة؛ وكل كيلوجرام عند الباب الخلفي يضغط على المحاور الثلاثة. حمّل إلى الأمام أكثر من اللازم فيتجاوز المحور المحرّك لوحته، وحمّل إلى الخلف أكثر من اللازم فتفقد القاطرة تماسكها على المنحدرات. للمحور المحرّك سقف وأرضية معًا.

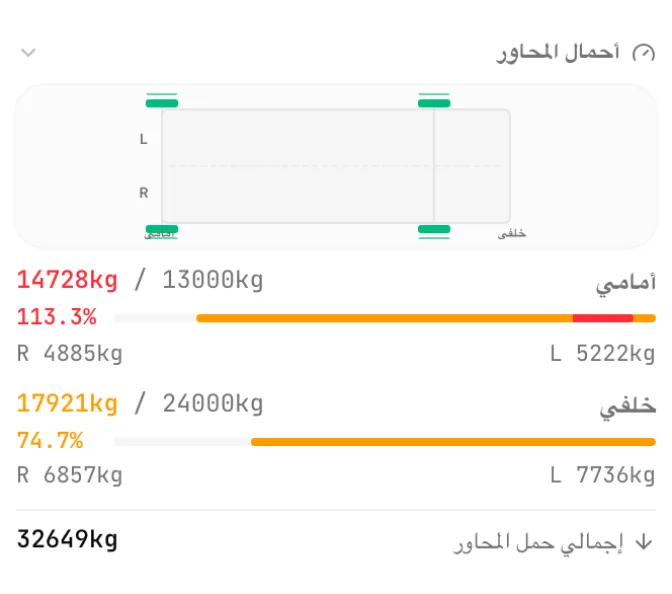

هذا هو العطب على مخرجات حقيقية. ست وعشرون منصة صناعية من المياه المعبأة بوزن 950 كجم للمنصة — 24.7 طنًا من البضاعة، و39.7 طنًا وزنًا إجماليًا، أي أكثر من خمسة أطنان تحت سقف الـ45 — موزعة بالتساوي على الأرضية في 13 صفًا باثنتين. يقرأ CargoDuo على المحور المحرّك 14,728 كجم مقابل 13,000 كجم: 113.3%، بينما محاور المقطورة الثلاثة عند 74.7% فقط. لا شيء في هذه الحمولة ثقيل. الحمولة ببساطة في المكان الخطأ.
الآن نفس الشحنة مع تفعيل فحص أحمال المحاور. يدير المحسّن الصفوف الأولى وينقل الكتلة نحو محاور المقطورة، فينزل المحور المحرّك إلى 12,998 كجم، أي 100% بهامش كيلوجرامين، وترتفع المحاور الثلاثة إلى 79%. الثمن منصة واحدة: 25 على المقطورة الأولى وواحدة على مركبة ثانية. في أوروبا كان التوزيع وحده يكفي؛ هنا، مع لوحة 13,000 كجم وحمولة أثقل، يُدفع جزء من الثمن عددًا.
نفس الـ26 منصة، خطتان

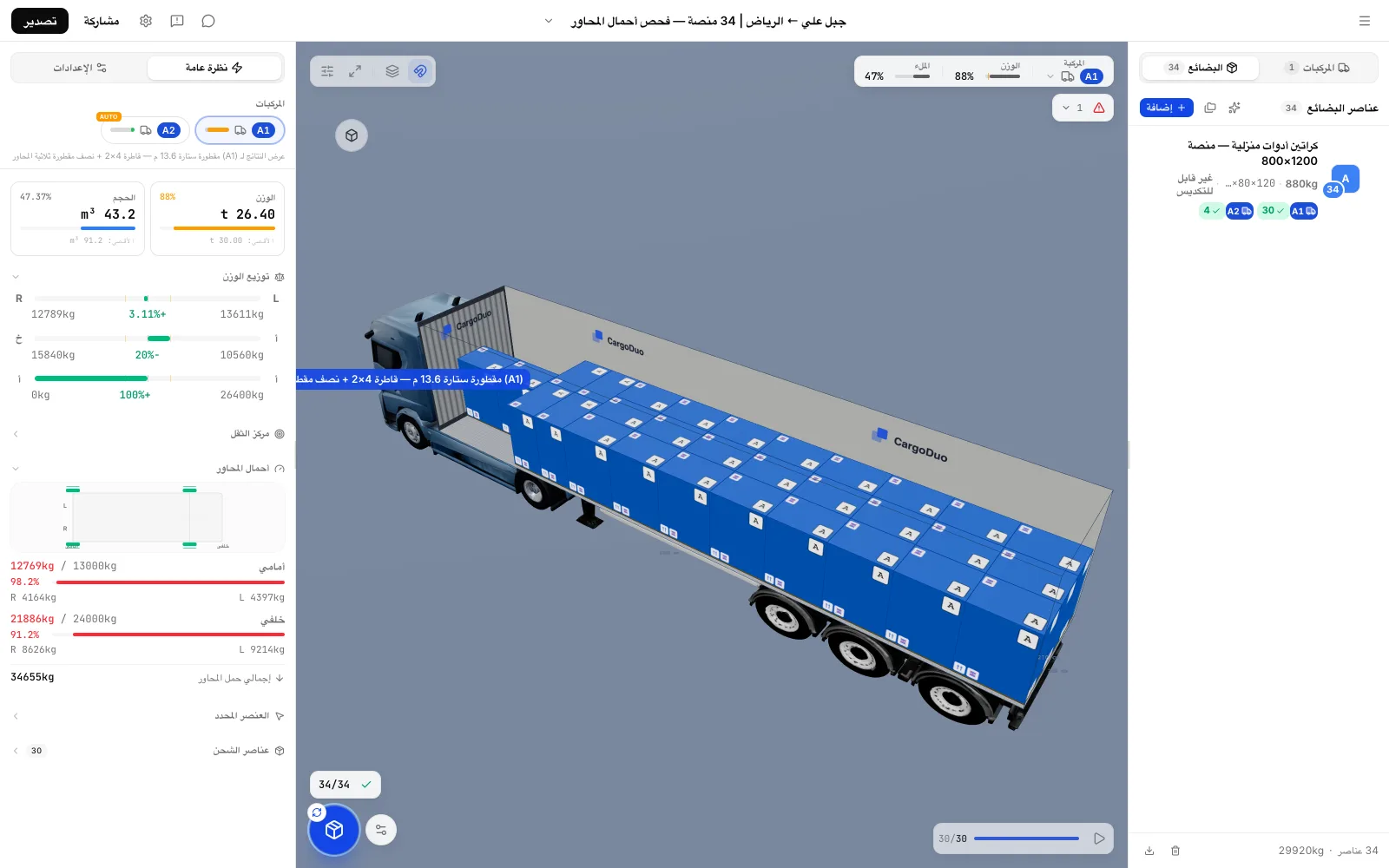

والقيد نفسه يكلّف أكثر على المنصات الأوروبية. خذ الـ34 منصة بوزن 880 كجم من أول المقالة — 29.9 طنًا من البضاعة، و44.9 طنًا وزنًا إجماليًا، أي تحت سقف الـ45 بثمانين كيلوجرامًا — وشغّل فحص المحاور. لن يضع CargoDuo 34 على تلك المقطورة: يحمّل 30 وينقل 4 إلى مركبة ثانية، مبقيًا المحور المحرّك عند 98.2%.
هذه هي الحجة الكاملة لتخطيط الأرضية والمحاور في تمريرة واحدة. أربع منصات مكالمة هاتفية مزعجة. أربع منصات تُكتشف على ميزان عند معبر البطحاء أو الغويفات تعني مركبة محتجزة وإعادة تحميل في العراء وتأخيرًا يُحتسب على العقد. والمسؤولية لا تقف عند السائق: من يحمّل ومن يشحن كلاهما داخل سلسلة الالتزام. وقد كتبت تركيا هذا التقسيم صراحة في قانون المرور لديها مؤخرًا؛ الشرائح في مقالتنا عن غرامات الحمولة الزائدة في تركيا.
التستيف على طبقتين والأرضية المزدوجة
طبقتان من البضاعة بارتفاع 1.25 م تمران تحت سقف 2.70 م، فقولنا «34 تصبح 68» صحيح هندسيًا. وهو أيضًا، لمعظم البضائع، مستحيل وزنًا. نظام الأرضية المزدوجة القابلة للفك يعطيك حتى 67 موقعًا للمنصات — وتصنّف Schmitz طابقها الثاني على 6,000 كجم في النسخة الخفيفة و10,000 كجم في الثقيلة. وزّع 30 طنًا من الحمولة على 67 موقعًا فتحصل على 448 كجم للموقع، منها 25 كجم للمنصة نفسها.
وقواعد التشغيل تصل إلى النتيجة نفسها: لا تتجاوز 400 كجم للمنصة على الطابق العلوي، ولا تستّف منصة فوق منصة هناك، وضع الأثقل فوق المحاور الخلفية. الأرضية المزدوجة رهان على الحجم: تغليف فارغ، منسوجات، عوازل، أثاث مفكك. وهي بلا قيمة لأي بضاعة كثيفة، والحساب يقول ذلك قبل أن يقوله عمال التحميل.
ماذا يمسك هيكل المقطورة فعلًا
المواصفة EN 12642 هي معيار متانة هيكل، لا قاعدة تحميل، والخلط بينهما دائم. الهيكل من الفئة L مصنّف لصد 40% من وزن الحمولة على الحاجز الأمامي، و30% جانبيًا، و25% من الخلف — وعلى مقطورة الستارة لا تحمل الستائر نفسها أي تصنيف جانبي إطلاقًا، فتُثبَّت البضاعة كأنها على مسطحة مكشوفة. أما الهيكل من الفئة XL فمصنّف على 50% أمامًا و40% جانبيًا و30% خلفًا.
| الحاجز الأمامي | الجدران الجانبية | الحاجز الخلفي | |
|---|---|---|---|
| EN 12642 فئة L | 40% من وزن الحمولة | 30% (الستائر: 0%) | 25% |
| EN 12642 فئة XL | 50% من وزن الحمولة | 40% | 30% |
| واجب التثبيت | 100% من وزن الحمولة | 50% | 50% |
المتر الطولي: 13.2 أم 13.6
المتر الطولي = (الطول × العرض) ÷ 2.4 — كلاهما بالمتر منصة أوروبية — (1.2 × 0.8) ÷ 2.4 = 0.40 مترًا طوليًا منصة صناعية — (1.2 × 1.0) ÷ 2.4 = 0.50 مترًا طوليًا نصف منصة — (0.8 × 0.6) ÷ 2.4 = 0.20 مترًا طوليًا 33 منصة أوروبية × 0.40 = 13.2 مترًا طوليًا — و0.4 لم تُبع 34 منصة أوروبية × 0.40 = 13.6 مترًا طوليًا — المقطورة كاملة 26 منصة صناعية × 0.50 = 13.0 مترًا طوليًا
المتر الطولي هو الوحدة التي تُسعَّر بها الحمولات الجزئية في الأسواق الأوروبية، وستراه على عروض أسعار الشحن البري من وإلى أوروبا. وهو يفترض ضمنًا توزيع الـ34 منصة: 34 في 0.4 وحدها هي التي تملأ 13.6 مترًا طوليًا بالضبط. حمّل بثلاث منصات عرضًا فتكون قد بعت 13.2 ودفعت ثمن 13.6. وهناك تفصيلان إضافيان: المقام 2.40 م في المعادلة أضيق من الأرضية الفعلية 2.48 م، فالمتر الطولي لا يحسب نحو 3% من أرضيتك؛ وأي بضاعة أقل من العرض الكامل تُحاسَب على الشريط كاملًا لأن لا شيء يقف بجانبها. أما إن كنت تسعّر بالحجم بدل الأرضية فالاصطلاح الآخر في دليلنا عن حساب المتر المكعب.
قبل حجز الشاحنة
- متوسط وزن المنصة مقابل 882 كجم — فوقه خطّط لعدد أقل من 34.
- المحور المحرّك ومحاور المقطورة محسوبان كلٌّ على حدة، لا مستنتجَين من الوزن الإجمالي.
- أرقام اللوحات مقروءة من المركبة نفسها: لوحة المحور المحرّك ولوحة محاور المقطورة، لا من جدول عام.
- مركز ثقل الحمولة داخل نافذته: نحو 6.8 م من مسمار القلبة، زائدًا أو ناقصًا 0.2 م عند الحمولة الكاملة.
- الوزن المصرّح به في وثيقة النقل مطابق لما حُمّل فعلًا — المسؤولية تمتد إلى الشاحن ومن نفّذ التحميل.
الخلاصة: العدد هو الجزء السهل
34 منصة أوروبية، و33 مع هامش التفاوت في يدك، و26 صناعية. هذه الأرقام تحتاج عشر ثوانٍ وشريط قياس. ما يحتاج حكمًا هو الأسئلة الثلاثة التالية: كم تزن المنصة في المتوسط، وأين تقف الكتلة على الأرضية، وماذا يقرأ كل محور عندما تقف هناك. المقطورة المطابقة في الثلاثة نتيجة تخطيط، لا عادة تحميل.
أسئلة متكررة
كم منصة أوروبية تحمل المقطورة 13.6 م؟
34 منصة في طبقة واحدة على الأرضية، بصفّين مستديرين باثنتين ثم عشرة صفوف بثلاث منصات على أرضية مقاسها 13,620 في 2,480 ملم. هذه هي السعة التي ينشرها مصنّعو المقطورات، وهي الرقم الذي يصل إليه محسّن CargoDuo مستقلًا. أما إذا حُمّلت بثلاث منصات عرضًا فقط فتأخذ المقطورة نفسها 33.
لماذا تذكر أغلب المصادر 33 بدل 34؟
لأن 33 هو الرقم المتين. أحد عشر صفًا بعمق 1,200 ملم تستهلك 13,200 ملم وتترك 420 ملم، فيعمل التوزيع حتى لو جاءت كل منصة عند أقصى التفاوت. أما توزيع الـ34 فيستهلك 13,600 من 13,620 ويترك 20 ملم، وتسمح UIC 435-2 بأن تكون المنصة الأوروبية أكبر بثلاثة ملليمترات على كل ضلع.
كم منصة صناعية 1200x1000 تحمل المقطورة؟
26 منصة — اثنتان عرضًا على الضلع 1,200 ملم في 13 صفًا بعمق 1,000 ملم. وخلافًا لتوزيع الـ34 الأوروبية، يبقى في هذا التوزيع 620 ملم من الطول، فلا يمكن أن تهزمه تراكمات التفاوت. وينشر مصنّعو المقطورات الرقم 26 لمقطورات الستارة والصناديق المعزولة على السواء.
كم يمكن أن تزن المنصة الواحدة؟
نحو 882 كجم في المتوسط إذا حمّلت 34، أو 909 كجم على 33، انطلاقًا من حمولة صافية تقارب 30,000 كجم عند سقف 45 طنًا للعبور ووزن فارغ 15 طنًا. فوق هذا المتوسط تنفد الحمولة الصافية قبل الأرضية وتخرج المقطورة بمواقع منصات فارغة.
هل يمكن أن تكون الشاحنة تحت الوزن الإجمالي ومحمّلة زيادة في الوقت نفسه؟
نعم. الوزن الإجمالي وحمل المحور قيدان منفصلان. في مثالنا كانت التركيبة عند 39.7 طنًا — أي أكثر من خمسة أطنان تحت سقف الـ45 — بينما قرأ المحور المحرّك 14,728 كجم مقابل لوحة 13,000 كجم، لمجرد أن 24.7 طنًا من البضاعة وُزّعت بالتساوي بدل أن تُزاح نحو محاور المقطورة.
ما حد حمل المحور المحرّك في الخليج؟
لا تنشر دول الخليج جدول أحمال محاور بالوضوح الأوروبي، والمجموعة المتداولة على الإنترنت لا تتفق حسابيًا مع سقف الوزن الإجمالي المطبّق. الرقم الذي يمكنك الاعتماد عليه دائمًا هو لوحة المصنّع على المحور نفسه: في القاطرة المستخدمة هنا 13,000 كجم للمحور المحرّك و24,000 كجم لمحاور المقطورة الثلاثة. اقرأ لوحة مركبتك، وراجع الجهة المختصة في بلد المسار قبل التحميل.
كم منصة يمكن تستيفها على طبقتين؟
حتى 67 موقعًا مع نظام أرضية مزدوجة قابلة للفك، لكن فقط لبضاعة يبلغ متوسطها نحو 448 كجم للموقع بما فيه المنصة. وتصنيفات الطوابق وقواعد المشغّلين تتفق: تصنّف Schmitz الطابق الثاني على 6,000 أو 10,000 كجم، ويُطلب من السائقين ألا يتجاوزوا 400 كجم للمنصة في الأعلى وألا يستّفوا منصة فوق منصة هناك.
ما المتر الطولي وكم فيه من المقطورة؟
المتر الطولي هو متر واحد من طول الأرضية على عرض 2.4 م: LDM يساوي الطول في العرض مقسومًا على 2.4. المنصة الأوروبية 0.4 والصناعية 0.5 ونصف المنصة 0.2. والمقطورة 13.6 م فيها 13.6 مترًا طوليًا — وهو رقم لا يستقيم إلا بتحميل 34 منصة أوروبية؛ أما 33 منصة فهي 13.2 مترًا طوليًا.
أرقام المعدات من المواصفات المنشورة لشركتي Schmitz Cargobull وKrone؛ ومقاسات المنصات وتفاوتاتها من EPAL وUIC 435-2 وISO 6780؛ والوزن الفارغ للتركيبة ونافذة مركز الثقل من الورقة الفنية TIS-0012 لشركة Tata Steel UK (نوفمبر 2024)؛ وممارسات التثبيت من EN 12642. أما حدود الوزن على الطريق فقد ذُكرت بوصفها الأرقام المطبّقة في السوق — نحو 65 طنًا للتركيبة داخل الإمارات و45 طنًا للعبور إلى السعودية — دون الاستشهاد بقرار أو مادة، لأن ذلك لم يمكن التحقق منه من مصدر رسمي. ولم نُدرج جدول أحمال محاور «خليجيًا» لأن المتداول منه لا يتفق مع سقف الوزن الإجمالي؛ الأرقام المحورية في هذه المقالة هي لوحات المصنّع على المركبة المستخدمة. راجع الجهة المختصة في بلد المسار قبل التحميل. وكل قراءة من CargoDuo في هذه المقالة مخرجات حقيقية يمكن إعادة إنتاجها داخل التطبيق.
